高壓系列 / TCMH 0450科氏力液體質量流量計
TCMH 0450是TRICOR公司的高壓科氏力質量流量計，有三種壓力額定值:414 bar、690 bar和1050 bar (6000 psi、10000 psi和15200 psi)。在化學加注的應用中(NACE認證)，U型管的材料可選擇為316不銹鋼或山特維克合金HP 160，可以在加氫站的應用中較好地消除“氫脆化”現象。在加氫站的應用中，TCMH 0450是第一臺獲得MI-002 / OIML137認證的科氏力質量流量計。
產品特點：
堅固耐用
提高生產力
定制安裝長度
節省可觀的安裝成本
較優的可重現性
提高產品性能
技術參數：
技術參數：

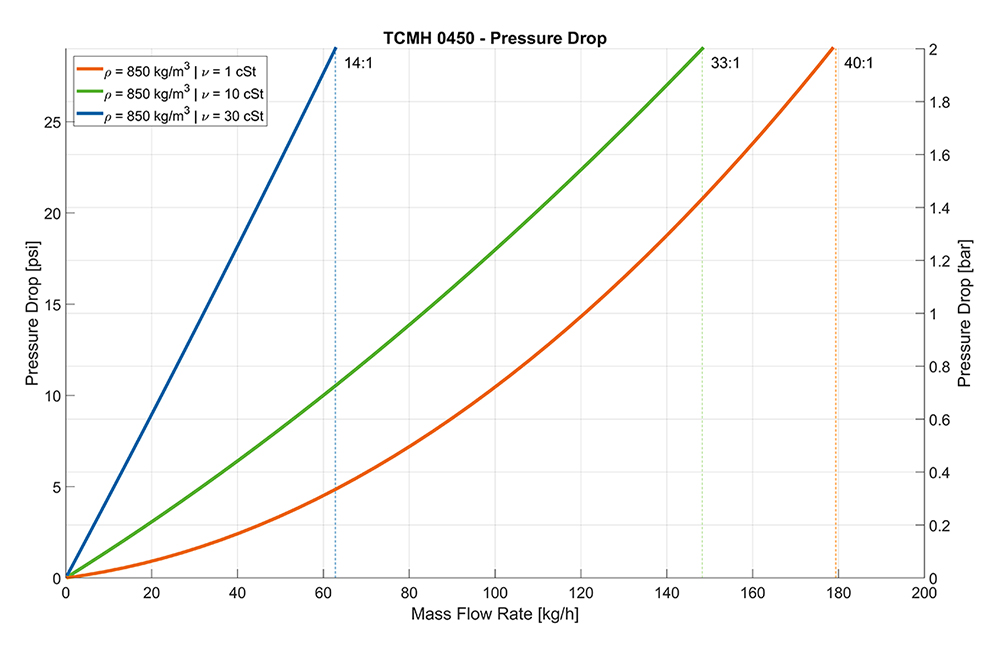

| 標稱流量范圍 | |
| @ 850公斤/ m³,壓降*大2bar | 180 kg/h @ 1 cSt, 6.6 lb/min @ 1 cSt |
| 150 kg/h @ 10 cSt, 5.5 lb/min @ 10 cSt | |
| 65 kg/h @ 30 cSt, 2.4 lb/min @ 30 cSt | |
| 壓力值 | |
| TCMH 0450-HC-SPOS: | 1050 bar, 15,200 psi |
| TCMH 0450-HC-SROS: | 690 bar, 10,000 psi |
| TCMH 0450-HC-SSOS: | 414 bar, 6000 psi |
| 連接器 | 3/8” Autoclave (MP) |
| 精度 | |
| 流量 | ±0.2 % of reading |
| 質量重復性 | ±0.1 % of reading |
| 零點穩定性 | 0.34 kg/h (0.16 kg/h), 0.012 lb/min (0.005 lb/min) |
| 計算雷諾數補償數據的時候需要客戶提供操作溫度的密度和粘度數據。 | |
| 溫度 | ±1.8 °F ±0.5 % of reading (±1 °C ±0.5 % of reading) |
| 操作條件-流程 | 可提供客戶需要的特定的壓力補償曲線 |
| 介質溫度 | -40 °F … +212 °F (-40 °C … +100 °C) |
| 流體 | 液體 |
| 壓力對靈敏度的影響 | 0.0002 %/bar, 0.000014 %/psi |
| 操作條件-環境 | |
| 環境溫度 | -40 °F … +158 °F (-40 °C … +70 °C) |
| 相對濕度 | max. 95 % |
| 材料 | NACE MR 0175/MR0103 |
| 測量管 | 1.4404/AISI 316L |
| 閥組 | 1.4435/AISI 316L |
| 外殼 | 1.4404/AISI 316L |
| 破裂的保護 | |
| 安全膈膜 | G1/2” |
| 布線 | |
| 信號電纜的連接 | Push-Pull connector |
| 三重Ex認證批準(Ex3) | With connector M23 (TCE) and with connector Lemo (TCM), x m cable length (TCC-06-xx). |
| 防爆認證 | |
| ATEX (Ex): | Zone 1: Group IIC, T2…T4 |
| ATEX (Exn): | Zone 2: II 3G Ex nA IIC, T2…T4 Gc |
| IECEx (Ex): | Zone 1: Group IIC, T2…T4 |
| cCSAus (Ex1): | Class I, Division 1: Group A, B, C, D, T2…T4 |
| 對于 cCSAus 電子測量部份只適用于鋁外殼 | |
| ATEX + IECEx + cCSAus三重認證(Ex3): | Zone1: Group IIC, T2…T4 and Class 1, Div. 1: Group A, B, C, D, T2…T4 |
| 對于Ex3 電子測量部份只適用于鋁外殼 |
